自作スピーカーや追加ツイーターに繋ぐアッテネーター
AliExpressで安く買えるのですが、つなぎ方がわかりません。
アッテネーター（ポテンショメータ 8Ω） Aliexpress
備忘録としてつなぎ方を残しておきます。
アッテネーターつなぎ方
自作スピーカーやツイーターを追加した場合、アッテネーターに３つある端子の接続方法
アッテネーターの３つの端子に番号が振られていたら以下のように接続。
この接続は、アッテネーターを「分圧器（ボリュームコントローラー）」として使用する標準的な方法です。

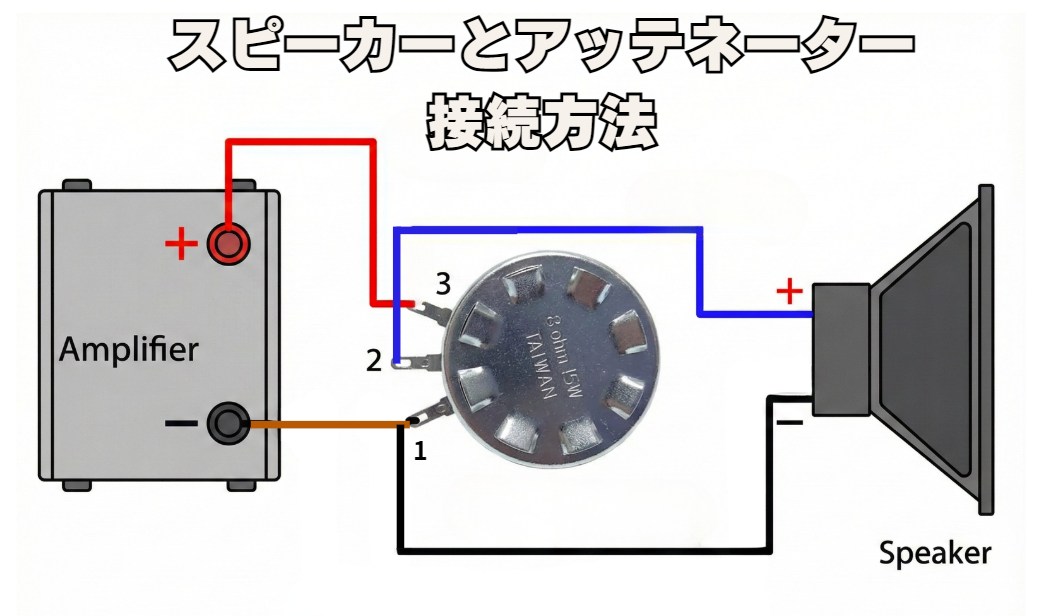

接続図解ガイド
お手元の ポテンショメータ（8Ω 15W） の端子番号に合わせて、4本の配線を独立して説明します。
入力側の配線（アンプからの信号）
アンプからの出力をアッテネーターに供給します。
- 配線A（プラス）: アンプの [+] 端子 アッテネーターの [3番] 端子 へ接続
- 配線B（マイナス）: アンプの [-] 端子 アッテネーターの [1番] 端子 へ接続
出力側の配線（スピーカーへの信号）
アッテネーターで調整された音量をスピーカーへ送ります。
- 配線C（プラス）: アッテネーターの [2番] 端子 スピーカーの [+] 端子 へ接続
- 配線D（マイナス）: アッテネーターの [1番] 端子 スピーカーの [-] 端子 へ接続
配線まとめ一覧表
各配線を独立して確認する場合は、以下の表を参考にしてください。
| 配線番号 | 出発点 | 到着点 | 役割 |
|---|---|---|---|
| 1 | アンプ [+] | アッテネーター [3] | 入力（メイン信号） |
| 2 | アッテネーター [2] | スピーカー [+] | 出力（可変信号） |
| 3 | スピーカー [-] | アッテネーター [1] | スピーカー側アース |
| 4 | アンプ [-] | アッテネーター [1] | アンプ側アース |
注意点: > アッテネーターの [1番] 端子 には、アンプからのマイナス線と、スピーカーからのマイナス線の2本が集中して接続されることになります。接触不良が起きないよう、しっかりとはんだ付けまたは圧着を行ってください。
この接続により、ツマミを回すことでスピーカーに流れる電圧が変化し、音量を調節できるようになります。
AliExpressでアッテネーターを探す
AliExpressでアッテネーターを探すときは
ポテンショメータ 8Ω
と検索すると、オーディオ音響向けのポテンショメータ（アッテネーター）が見つかります。
